各种电表接线图，都基本齐了
各种电表接线图，都基本齐了
电表是电力计量的基本装置，经过网上收集，基本的接线方式都齐了，供大家参考。

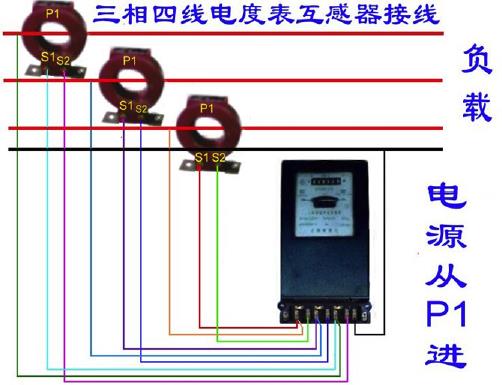

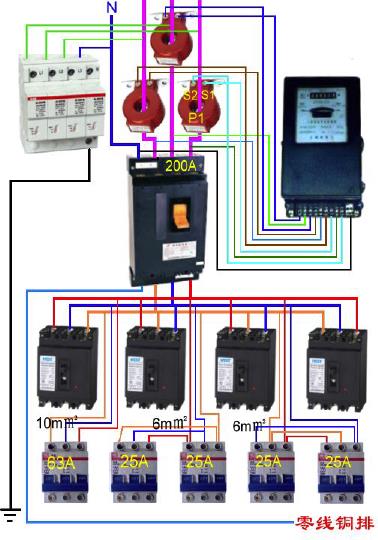

三相四线电表

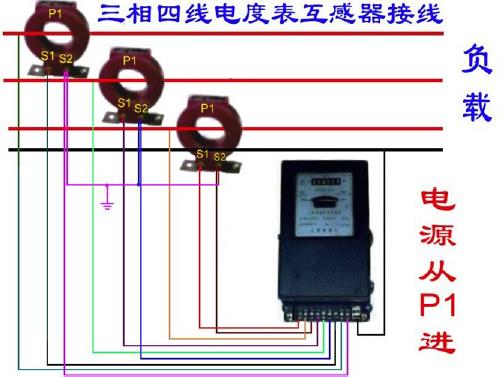

三相四线电表
以上两个电表接线的关键是：注意互感器的接线。
单相电度表接线原理

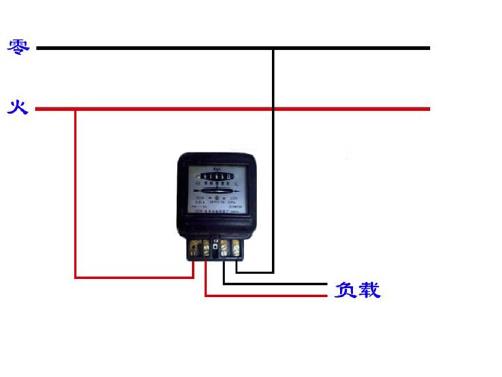

单相电度表接线实物图

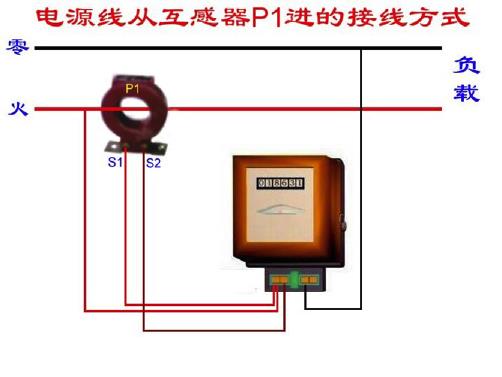

单相通过互感器

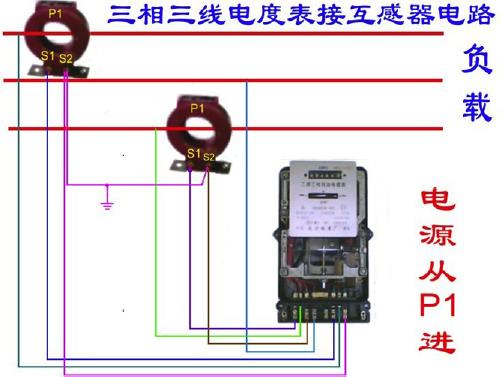

三相通过两个互感器

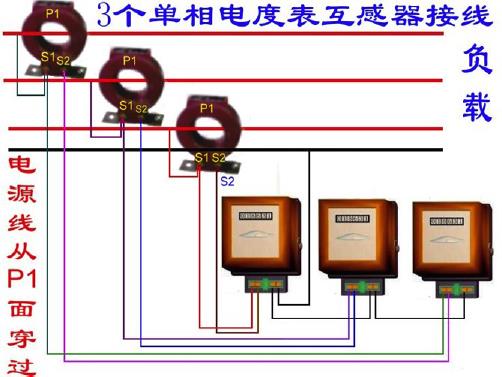

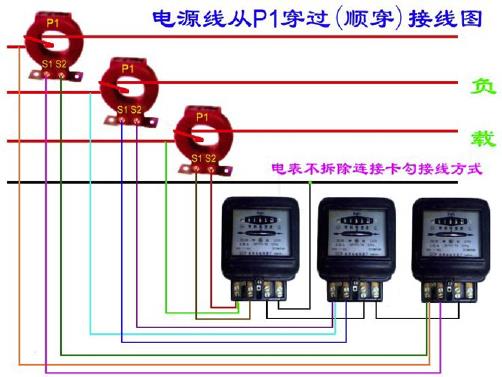

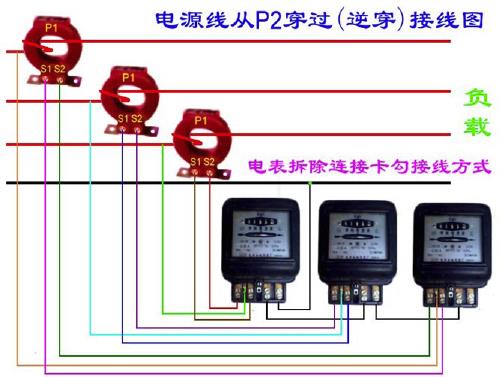

三相通过两个互感器，接三个电表

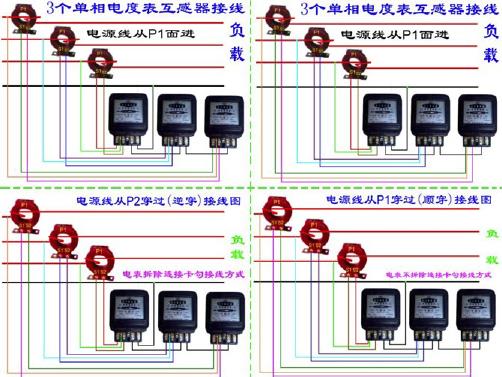

各种对比

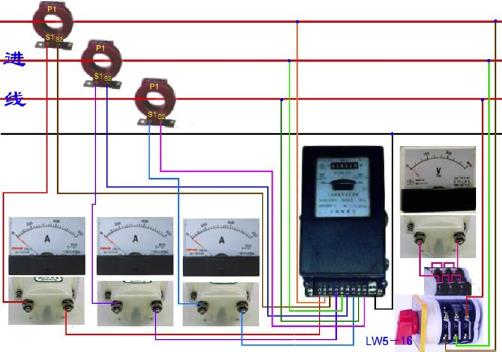

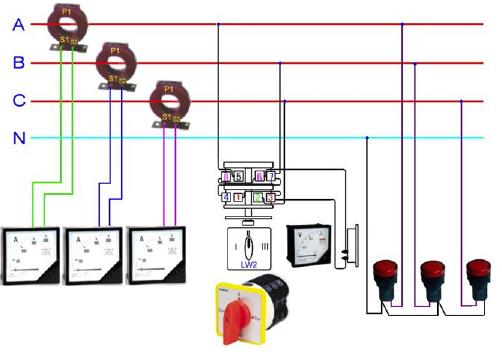

带转换开关
好了，就收集了这么多，图片来自网络！
