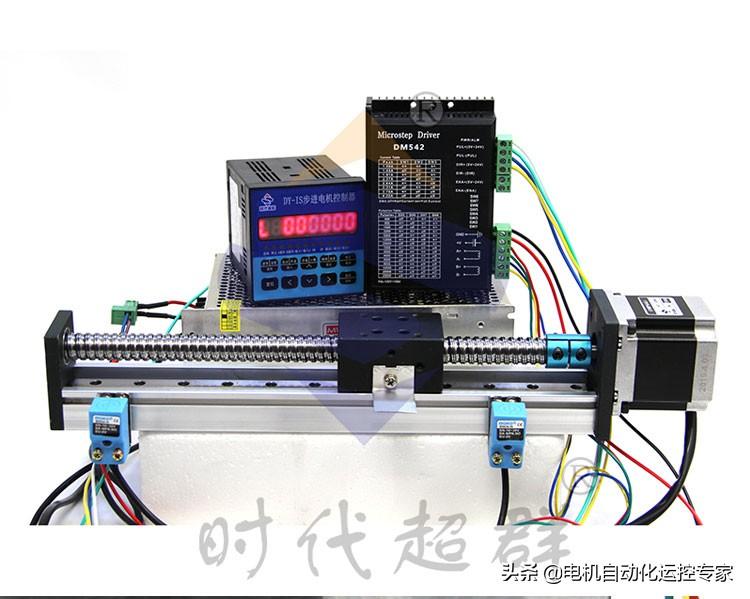

限位开关在导轨滑台上经常被应用,其安装在导轨上,当滑块接近时,产生信号(开、合信号),从而去控制电路和电机的位置,使其启动、减速或者停止在固定位置,防止过冲。

限位开关就是用以限定机械设备的运动极限位置的电气开关,又称为行程开关。

图片这种限位开关是电感式限位开关,检测距离是5mm,检测物体金属(铜,铁,铝,金等)工作电压:10-30VDC,输出方式:NPN常开型,输出电流:300毫安。塑料外壳:塑料ABS.

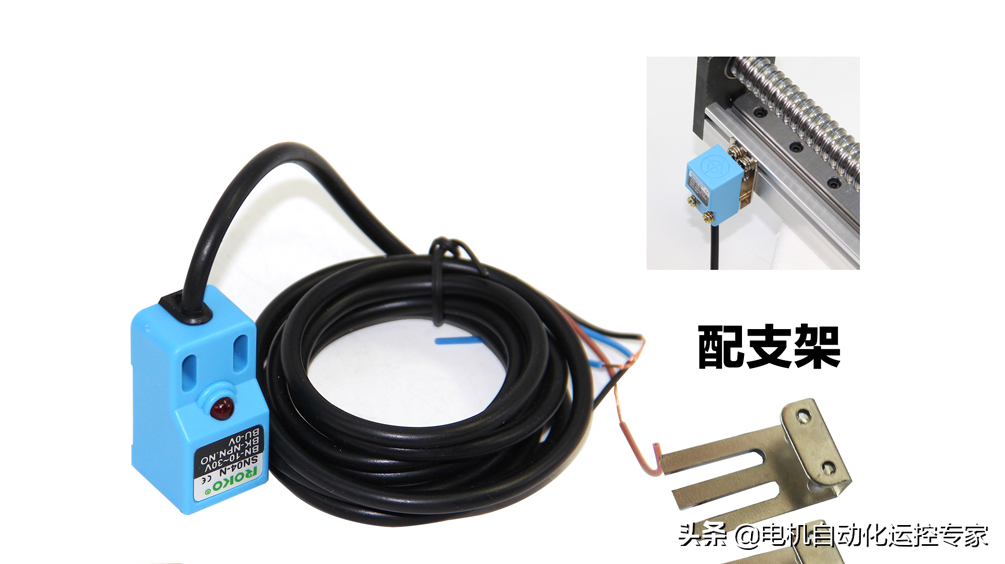

固定方式可以固定到导轨的侧面,铁片感应了就输出信号给上位机,下来有两个固定螺丝,限位开关广泛用于各类机床和起重机械,用以控制其行程、进行终端限位保护。

今天讲一下限位开关如何接线:

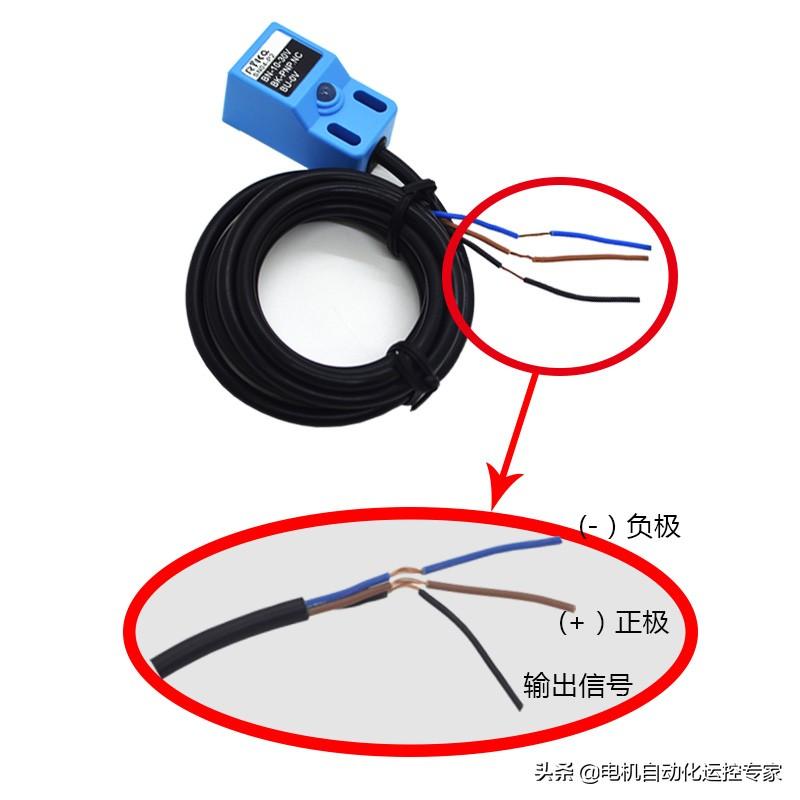

限位开关有3根出线分别对应:

棕色:接开关电源24V正极

蓝色:接开关电源0V负极

黑色:接控制器信号输入端
