普通电热水器电路

以澳柯玛机械控制型电热水器为例,介绍普通电热水器电路的识图方法。该电路由温控器、加热器、过热保护器、加热指示灯构成,如图4-29所示。

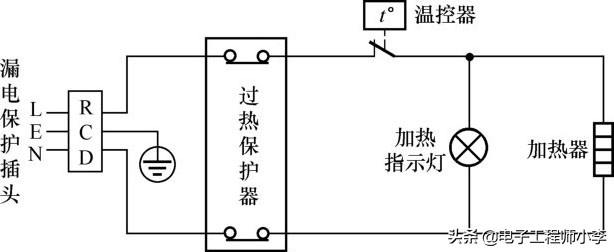

图4-29 澳柯玛机械控制型电热水器电气系统原理图

1.加热控制

插好电源线后,220V市电电压经温控器、过热保护器不仅使加热器加热,而且使加热指示灯发光,表明该机处于加热状态。随着加热时间的延长,水的温度逐渐升高,当温度达到温控器设置的温度值后,温控器的触点断开,加热器因失去供电而停止加热,同时加热指示灯也因失去供电熄灭,该机进入保温状态。当水温下降到比设置的温度低 5℃左右后,温控器的触点闭合,再次接通电源,加热器重新加热。如此反复,使电热水器的温度控制在设置的范围内。

2.过热保护

当水罐内无水或温控器异常,使加热器的温度过高时,过热保护器的触点断开,切断整机供电,以免加热器烧断或产生其他故障,实现过热保护。

注水式电热水器电路

下面以海尔FCD-H65B型电热水器为例,介绍注水式电热水器电路的识图方法。该电路由的核心元器件是加热器、温控器、流量开关,如图4-30所示。

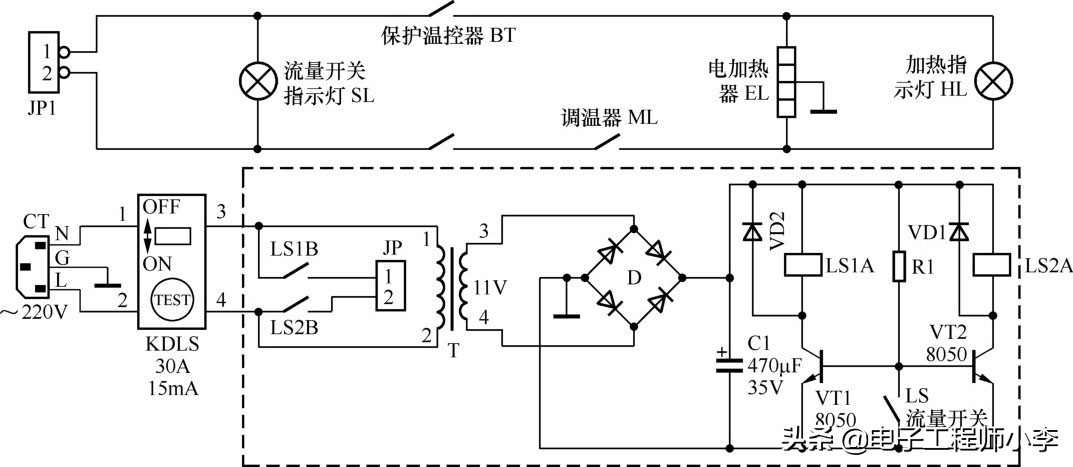

图4-30 海尔FCD-H65B型电热水器电路

1.电源电路

220V市电电压经30A/15mA漏电保护器KDLS输入后,分两路输出:一路通过继电器的触点为加热器供电;另一路经变压器T降压,产生11V(与市电高低成正比)左右的交流电压,再通过整流堆D桥式整流,C1滤波产生12V直流电压。该电压为继电器LS1A、LS2A的线圈及其控制电路供电。

2.注水供电控制电路

该机的注水供电控制电路核心元件是流量开关(干簧管)LS和继电器LS1A、LS2A。

在通电的情况下,若打开该电热水器的喷头放水,必然会导致进水管为电热水器注水,这样水流动产生的水压使流量开关LS的触点闭合,VT1、VT2因b极无电压输入而截止,继电器LS1A、LS2A的线圈无导通电流,所以它们的触点LS1B和LS2B不能闭合,也就不能为加热电路供电,实现喷水防漏电保护。反之,若喷头不喷水,并且进水管也不注水,LS的触点断开,VT1和VT2导通,使LS1A和LS2A的线圈有导通电流,触点LS1B和LS2B闭合,为加热电路供电,同时点亮指示灯SL,表明该热水器有市电输入,并且没有注水。

3.加热电路

加热电路由调温器(温度可调型温控器)ML、加热器EL、指示灯电路构成。

旋转ML选择需要的加热温度后,它的触点闭合,市电电压通过ML和保护温控器BT输入后,不仅为电加热器 EL 供电,使它发热开始对桶内的水进行加热,而且使加热指示灯HL发光,表明热水器工作在加热状态。

储水罐内的水温随着加热管的不断加热而逐渐升高,当水温达到调温器ML设置的温度后,ML的触点断开,不仅使EL失去供电而停止加热,而且使加热指示灯HL熄灭,表明加热结束。随着保温时间的延长,水的温度逐渐下降,当温度低于设置值10℃后,ML的触点再次闭合,EL再次进入加热状态。重复以上过程,电热水器就可以为用户提供一定温度的热水。

调节调温器ML可改变电加热器EL的加热时间,也就可以实现水温的调节。

4.过热保护电路

过热保护电路由保护温控器BT构成。当调温温ML的触点粘连导致电加热器EL长时间加热或桶内无水使EL干烧,导致EL加热的温度达到ML的设置值后,BT内的触点断开,切断EL的供电回路,以免EL等器件过热损坏,实现防干烧和过热保护。
